Опис

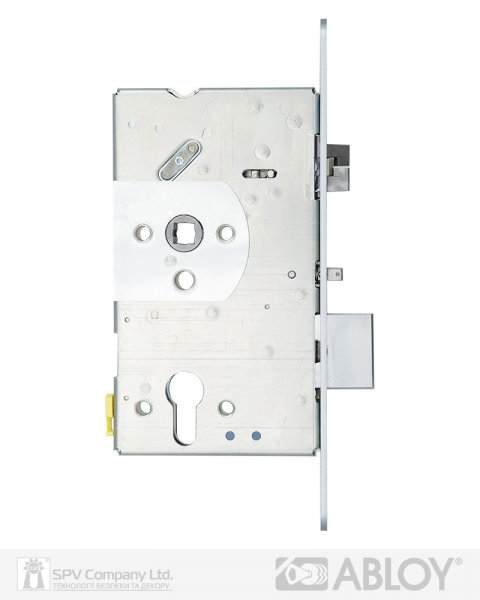

Замок електромеханічний ABLOY EL 561 BS65мм 72мм FP20 RA L1.3 DIN SOL 12-24V NC/NO EI EL542/543
- Виробник:
- ABLOY Фінляндія
- • Модель:
- EL 561
- • BackSet:
- BS65мм
- • Міжосьова відстань:
- 72мм
- • Тип відкривання:
- L1.3
- • Стандарт:
- DIN
- • Електричні опції:
- SOL 12-24V NC/NO

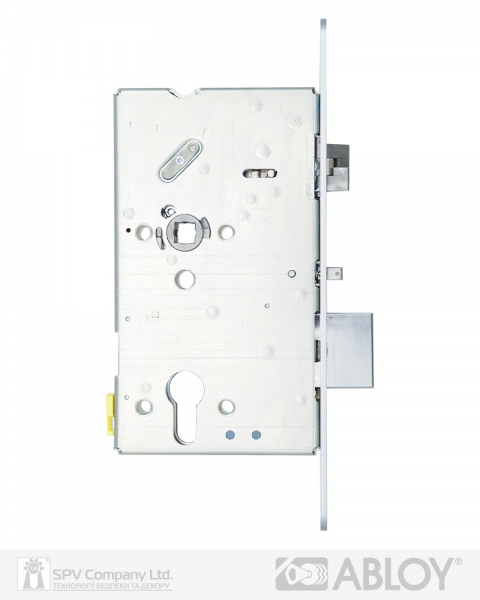

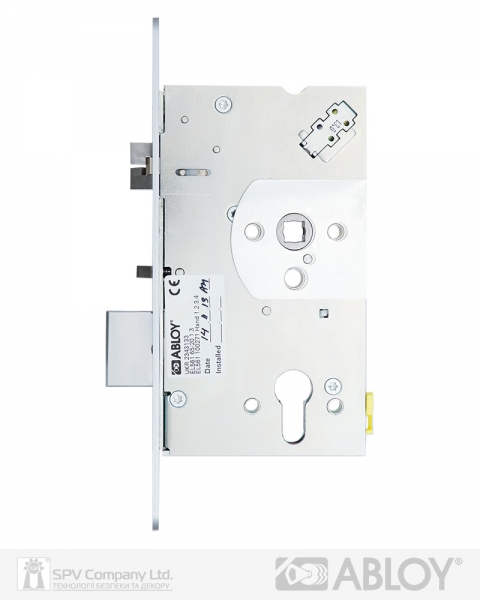

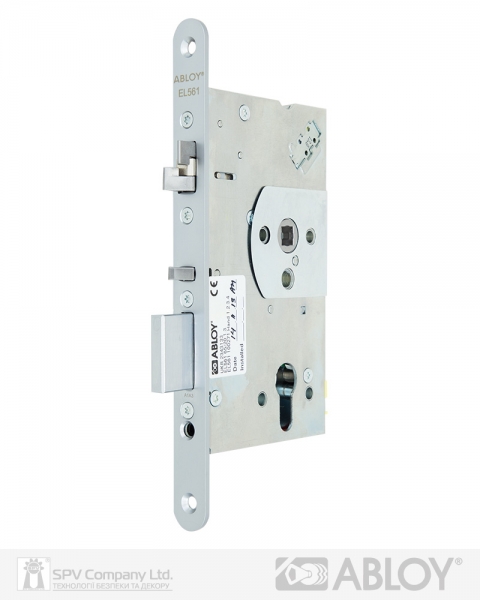

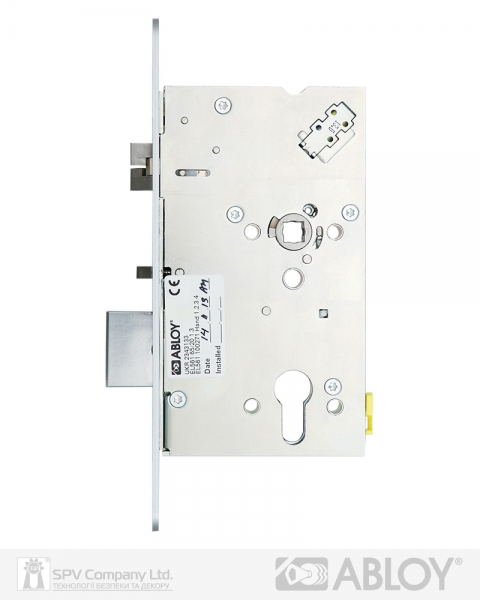

Електромеханічний соленоїдний замок ABLOY® EL561 з керованими з обох сторін електричним імпульсом ручками, для дверей, на яких необхідно контролювати прохід з обох боків.
Електромеханічні замки соленоїдного типу, класу High Security EL560/561 призначені для суцільних дерев’яних та металевих дверей з чвертю (з напливом) з середньою прохідністю для типових об’єктів застосування – торгових / офісних приміщень, лікарень, освітніх центрів, готелів, житлових будинків. Найбільш підходять до ситуацій, коли необхідно поєднати переваги механічного відмикання за допомогою ручки з вимогами до контрольованого доступу. Інтегровані контакти стану замків можна підключати до різних систем для отримання зворотного зв’язку та використовувати для контролю стану дверей в системах безпеки
Переваги:
– замок лівий за системою DIN (при відчиненні дверей на себе, завіси знаходяться зліва), призначений для фальцевих дверей (rebated door);
– ззовні та зсередини ручки керуються електричним імпульсом;
– нормально замкнений / нормально відімкнений – налаштовується при встановленні;
– замок із контролем з двох боків, використовується там, де існує необхідність контролювати вхід та вихід із приміщення;
– можливості побудови системи розмежування контролю доступу;
– фалева защіпка блокується при замиканні, виконує функцію додаткового ригелю;
– налаштування функцій NO/NC завжди можна здійснити безпосередньо на робочому місці при встановленні замка у двері;
– виходи для індикації, які можна використовувати в СКВД (системах контролю віддаленого доступу):
а) фіксація ригеля у зачиненому стані;
б) замок відімкнений;
в) положення дверей;
г) ручка натиснута;
д) застосовано відмикання замка циліндром;
е) петля саботажу, обрив якої сигналізує про пошкодження з’єднувального кабелю замка;
– автоматичне механічне блокування замка при зачиненні дверей;
– замок може застосовуватись в протипожежних дверях (згідно EN 1634-1);
– замок не може бути застосований на евакуаційних виходах;
– замок відповідає міжнародним стандартам (згідно EN14846);
– обробка корпусу замка: сталь хромована.
Технічні особливості:
– діапазон стабілізованої робочої напруги: 12 / 24 В постійного струму;
– споживання: 12VDC: 550 / 240 mA, 24VDC: 300 / 130 mA
– керування:
а) ззовні та зсередини в залежності від налаштувань:
1) замок нормально зачінений NC:
і) без напруги, обидві ручки мають вільний хід, замок залишається зачіненим;
іі) подання напруги, натискання на будь-яку ручку відкриває замок.
2) замок нормально відчинений NO:
і) без напруги, натискання на будь-яку ручку відкриває замок;
іі) подання напруги, зовнішня та внутрішня ручки мають вільний хід, замок залишається зачіненим.
б) пріоритетне відчинення механічним DIN-циліндром з обох сторін дверей, зачинення замка – автоматичне, при закритті дверей;
– замок використовується з цільним штоком 8/9 мм;
– шток, зворотна планка до комплекту замка не входять, підбираються та замовляються окремо із додаткових аксесуарів;
– необхідний простір між зворотною планкою та корпусом замка в зачиненому стані: 2,0 – 5,5 мм;
– BаckSet: 65 мм;
– межцентрова відстань: 72 мм;

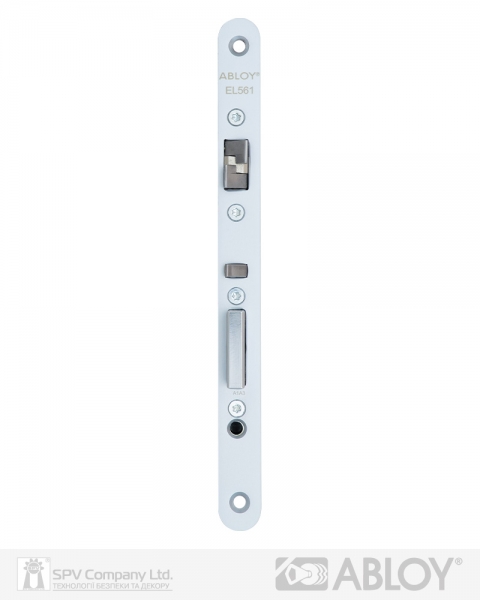

– передня (торцева) планка корпусу замка: заокруглена, несиметрична (ригель зміщений вліво), ширина 20 мм
– неможливо використовувати замок сумісно із розпашною дверною автоматикою.
Додаткові аксесуари:
– зворотні планки заокруглені ABLOY: EA 325, EA 326, EA 327, EA 328, EA 332, EA 324, EA 322, EA 329 (при виборі EA 332 зазначається сторонність: ліва L DIN / права R DIN);
– зворотні планки прямокутні ABLOY: EA 330, EA 331;
– зворотні планки кутові ABLOY: EA 321, EA 323 (при виборі зазначається сторонність: ліва L DIN / права R DIN);
– фурнітура на роздільному щитку ABLOY: ручки ФОРУМ 4/004 + щиток 004PZ;
– фурнітура на суцільному щитку ABLOY: ІНОКСІ 3-19/012 PZ+PZ (зовнішій та внутрішній щитки з отвором під циліндр), ІНОКСІ 3-19/012 PZ+BL (зовнішній щиток з отвором під циліндр, внутрішніх – глухий);
– циліндр односторонній ABLOY: CY321, CY331;
– циліндр двосторонній ABLOY типу ключ-ключ: CY322, CY332;
– броненакладка ABLOY: CH101;
– кабель ABLOY: EA218 (6м), ЕА219 (10м);
– кабелепрохід ABLOY або LINK VKU відповідних параметрів за призначенням.

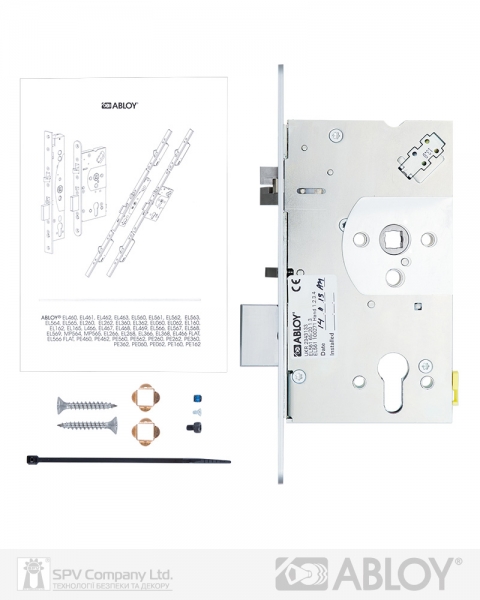

Комплектація:
корпус замка,
монтажний комплект з елементами кріплення,
адаптери 1 мм для штока 8мм,
паспорт-інструкція користувача,

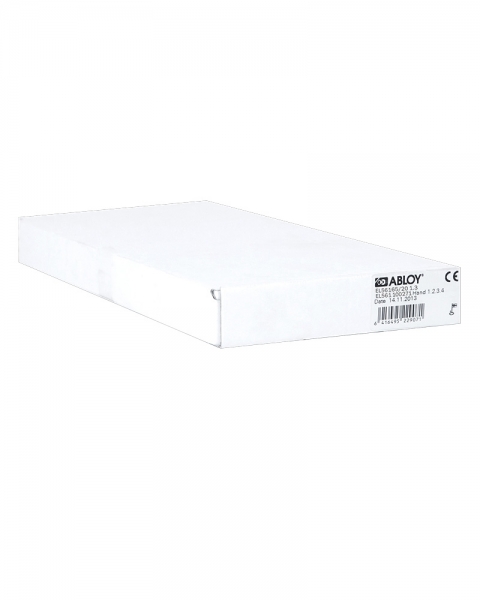

пакувальна упаковка
