Опис
Замок электромеханический ABLOY EL 466 ВЅ30мм 92мм FP24×1760 SS UNIV DIN_MP SOL 12-24V PANIC_FUNCTION EI
- Производитель:
- ABLOY Финляндия
- • Тип товара:
- Замок электромеханический
- • Бренд продукта:
- ABLOY
- • Модель:
- EL 466
- • BackSet:
- ВЅ30мм
- • Стандарт:
- DIN_MP
- • Электрические опции:
- SOL 12-24V
Электромеханический багаторигельний однонаправленный соленоидный замок ABLOY® EL466 с функцией антипаники и управления извне ручкой электрическим импульсом предназначен для внутренних узкопрофильных алюминиевых и металлопластиковых, металлических профильных противопожарных дверей, межкомнатных деревянных дверей высотой до 2000 мм с повышенной степенью безопасности и средней проходимостью для складских амбаров и хранилищ, серверных, хозяйственных и служебных помещений технического обслуживания оборудования, в точках размещения запасных аварийных дверей типичных объектов применения – торговых, офисных, деловых, образовательных центров, больниц, других объектов коммерческого назначения, а также во внутренних дверях частных и государственных резиденций, как основной замок повышенной надежности многоточечного запирания, что идеально подходит для высоких дверей специального назначения, которые требуют большей прочности.
Преимущества:
– замок универсальный (левый / правый),
– замок с функцией антипаники: выход от внутренней ручки замка всегда является свободным;

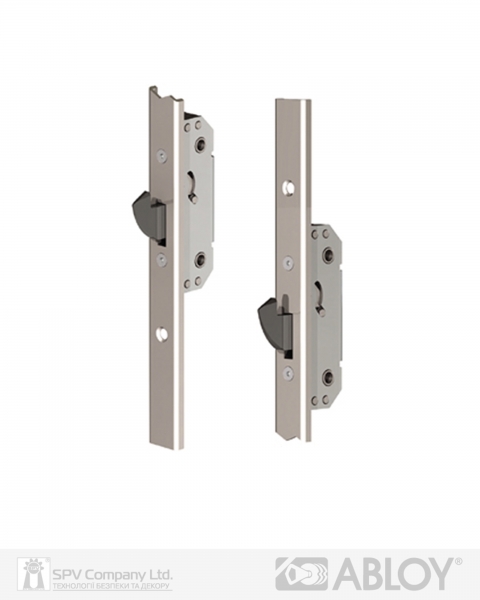

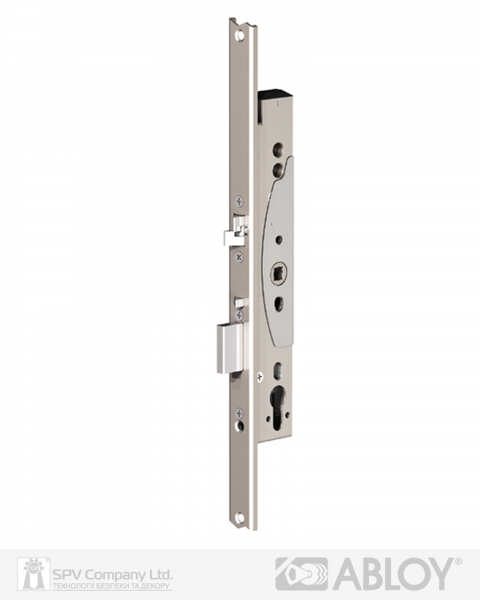

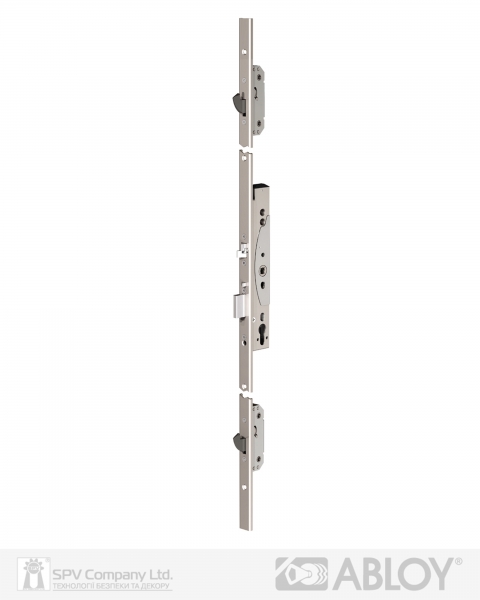

– конструктив замка: три отдельных механизма замка размещаются на сплошной лицевой (торцевой) планки, механизмы многоточечного запирания состоят из основного замка ABLOY® EL460 в центре и двух дополнительных замков с гакоподібними ригелями, которые расположены вверху и внизу, все три замка управляются через основной замок;
– дополнительный ригель основного замка риверсивний двойного действия;
– электромеханические функции регулирования: нормально замкнутый / нормально отключен;
– автоматическая блокировка замка при закрывании дверей, всегда механическое управление замком от ключа с обеих сторон замка;
– выходы для индикации: фиксация ригеля в закрытом состоянии, замок отключен, положение дверей, ручка нажата, применен отпирания замка DIN-цилиндром, саботаж (обрыв кабеля);
– возможности построения системы разграничения контроля доступа;
– замок может применяться в противопожарных дверях (согласно EN 1634-1);
– замок может применяться в запасных дверях аварийных выходов и эвакуационных дверях;
– замок соответствует международным стандартам (согласно EN179:2008, EN1634-1, EN61000-6-1:2007, EN61000-6-3:2007, EN1125:2008, EN14846:2008, 12209);
– обработка корпуса замка: сталь хромированная.
Особенности:
– стабилизированное рабочее напряжение: 12-24 В постоянного тока;
– особенность настройки замка перед его установкой: для управления электрическим импульсом внешней поворотной ручкой замка необходимо выбрать соответствующую сторонність триггер-ригеля (левый или правый) и электрически управляемую функцию основного замка ABLOY® EL460;
– BeckSet основного замка: 30 мм;
– выход ригелей основного замка: прямого – 20 мм, дополнительного двойного риверсивної действия – 10 мм; – выход крюкообразных ригелей дополнительных замков: 24 мм;
– диапазон рабочей температуры: от -20оС до + 60оС: все детали замка выполнены из антикоррозионных сплавов;
– передняя (торцевая) планка корпуса замка: 24х6,5х1760 мм, прямоугольная, симметричная, ширина 24 мм, толщина 6,5 мм, высота 1760 мм, предназначена для дверей высотой до 2000 мм, а при необходимости обеспечить установку замка в дверное полотно высотой более 2000 мм опционально отдельной позицией номенклатуры изделия заказывается другая за артикулем модель замка ABLOY® EL466 с высотой торцевой планки 2000 мм – 24х6,5х2000 мм;
– замок используется исключительно с раздельным штоком;
– шток раздельный 9 мм / раздельный шток 8 мм с адаптером 1 мм / обратная планка-в комплект замка не входят, подбираются и заказываются отдельно из дополнительных аксессуаров;
– необходимое пространство между обратной планкой и корпусом замка в закрытом состоянии: 2,0 – 5,5 мм;
– запрещается использовать замок совместно с распашной дверной автоматикой.
Дополнительные аксессуары:
– обратные планки прямые ABLOY: EA 322, EA 324, EA 325, EA 326, EA 327, EA 328, EA 329, 330 EA, EA 331, EA332;
– шток раздельный 8 х 67 х 60 мм ABLOY ЕА 288;
– адаптер 1 мм под шток 8 мм ABLOY;
– DIN-односторонние цилиндры ABLOY: CY321, CY331, CY326, CY336;
– DIN-двусторонние цилиндры ABLOY типа ключ-ключ: CY322, CY332, CY327, CY337;
– DIN-двусторонние цилиндры ABLOY типа ключ-тумблер: CY323, CY333, CY328, CY338;
– броненакладка ABLOY: CH102;
– фурнитура ABLOY: ІНОКСІ 3-19/013, при заказе необходимо отметить модификацию сплошных щитков – PZ+PZ – внешний и внутренний с отверстиями под DIN-цилиндр, PZ+BL – внешний с отверстием под DIN-цилиндр, внутренний глухой без отверстия под DIN-цилиндр;
– кабель ABLOY: EA 218 (6м), EA 219 (10м);
– кабелепрохід ABLOY или LINK VKU соответствующих параметров по назначению.

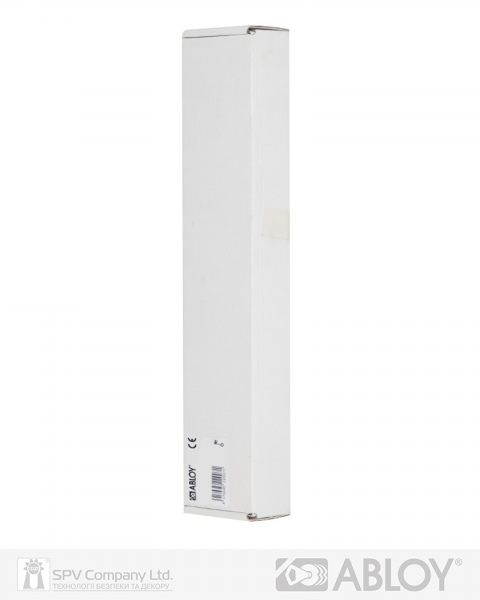

Комплектация: корпус замка, монтажный комплект с элементами крепления, паспорт-инструкция пользователя, упаковочная упаковка.
