Опис
Замок електромеханічний ABLOY EL 413 BS25мм FP25 RS UNIV SCAND SOL 12V NO PANIC_FUNCTION EL402
- Виробник:
- ABLOY Фінляндія
- • Тип товару:
- Замок електромеханічний
- • Бренд продукту:
- ABLOY
- • Модель:
- EL 413
- • BackSet:
- BS25мм
- • Стандарт:
- SCAND
- • Електричні опції:
- SOL 12V NO

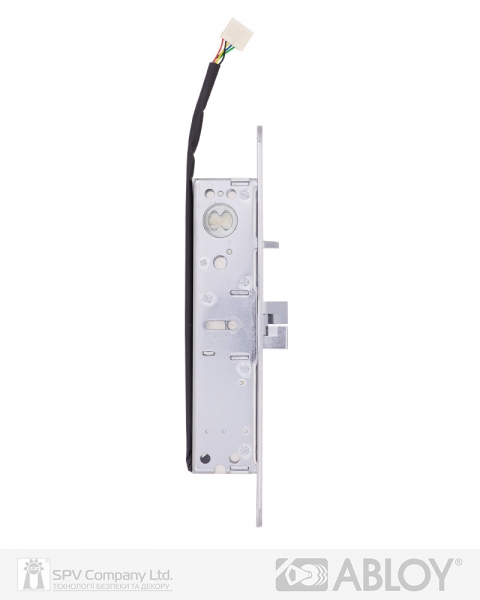

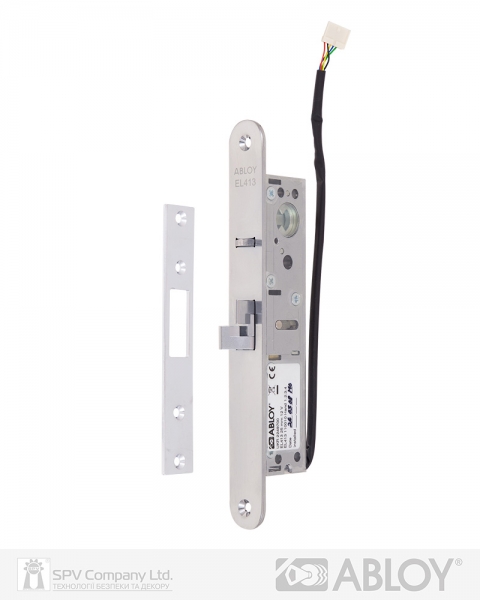

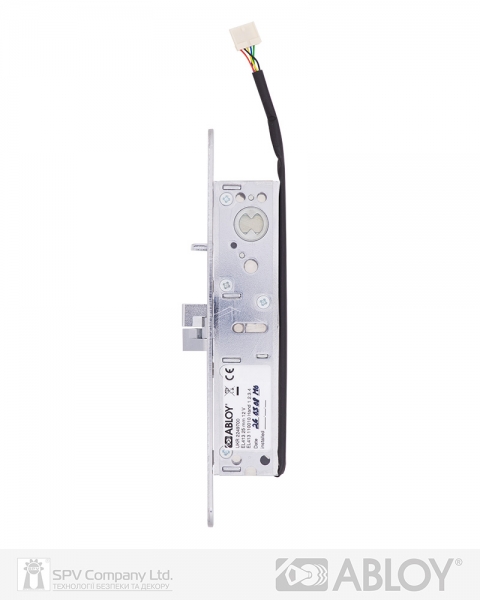

Електромеханічний соленоїдний замок ABLOY® EL413 скандинавського стандарту призначений для вертикального або горизонтального встановлення, як основний замок для внутрішніх евакуаційних алюмінієвих або металевих профільних дверей з високою частотою відкривання для забезпечення тривалого розблокування дверей або ж розблокування дверей на період проходження через точку проходу людини у денний (робочий) період часу при відсутності робочої напруги живлення та блокування дверей у нічний (не робочий) період часу при постійній подачі робочої напруги живлення. Рекомендований для встановлення у внутрішні профільні двері коридорних та тамбур-шлюзних переходів, у місцях виходів з середини таких приміщень, як відділи бухгалтерії чи офісу, технічного бюро, службові підрозділи у коридори чи на сходові клітини спільного загального користування службового персоналу чи сторонніх відвідувачів на типових об’єктах застосування: офісні, адміністративні, торгові, комунальні, громадські споруди, освітні заклади, будинки перестарілих, інших об’єктах комерційного призначення.
Переваги:
– замок універсальний (лівий / правий),
– спосіб встановлення: ввертикально або горизонтально у дверях або дверній рамі;
– основний ригель: подвійної дії полегшеної конструкції керується за допомогою соленоїду та забезпечує високу безперешкодну прохідність великої кількості людей, коли замок у відімкненому стані та надійну додаткову безпеку об’єкту у період, коли замок перебуває у замкненому положенні;
– принцип роботи нормально – відімкнений: замок завжди відімкнений та розблоковані двері можна відкрити при відсутності робочої напруги живлення, при подачі робочої напруги живлення замок переходить в закрите положенння основного ригеля, а двері – у заблокований стан, відімкнути замок, при службовій необхідності, можна виключно за допомогою ключа або тумблера чи поворотної кнопки;
– електричне керування: замок відкривається на зовнішню (до себе) чи внутрішню (від себе) сторону приміщення при відсутності робочої напруги живлення, потягнувши на себе чи штовхнувши від себе полотно дверей, замок завжди автоматично блокується в замкнене положення при закриванні дверей у дверну пройму;
– механічне керування: двохстороннім циліндром фінського або овальним скандинавського стандарту типу ключ-ключ чи ключ-тумблер;
– особлива вимога щодо встановлення замка у тих внутрішніх дверях коридорних, тамбурних переходів чи виходів на сходові клітини загального користування, які мають за технічними нормами призначення евакуаційного проходу чи виходу: поворотна кнопка ABLOY 5519 зсередини та циліндр ABLOY CY066 фінського стандарту ззовні, який має захисну скоб’янку із загартованої сталі та високий рівень захисту проти відмикання відмичкою – для гарантованого забезпечення можливості безперешкодного механічного відкривання дверей зі середини приміщення та вільного виходу чи проходу назовні без необхідності використання електричної кнопки виходу чи подачі імпульсного електричного сигналу віддаленого керування;
– підсилення зломостійкості: висока ступінь захисту від несанкціонованого розблокування замка, від свердління і розпилювання циліндра, гніздо циліндра замка і шайби виготовлені із загартованої сталі, додатковий захист через відсутність з обох сторін натискної поворотної ручки зі штоком, двері відкриваються за допомогою фіксованих ручок або дверної скоби;
– сумісність роботи замка: як в системі управління контролем доступу (СКУД), так і поодинці сумісно з зовнішніми чи внутрішніми автономними пристроями керування – кодовими панелями, зчитувачами безконтактних карток, панелями контролерів;
– замок сумісний для роботи із дверною автоматикою для розпашних дверей, опційно – інша модель за артикулем EL 413 DA з симетричним язичком є сумісною для роботи із дверною автоматикою для дверей маятникового типу, при необхідності замовляється окремо;
– вихід для індикації: замок оснащений мікроперемикачем для індикації закритого положення ригеля;
– обробка корпусу замка: сталь хромована.
Особливості:
– стабілізована робоча напруга: 12 В постійного струму при робочому струмі 0,48 А;
– швидке спрацювання замка забезпечується завдяки дуже малій глибині врізки (40 мм) корпусу замка у дверне полотно;
– діапазон робочої температури: від -30оС до + 60оС: всі деталі замка виготовлені з антикорозійних сплавів;
– BeckSet: 25 мм, вихід основного ригеля 14 мм;

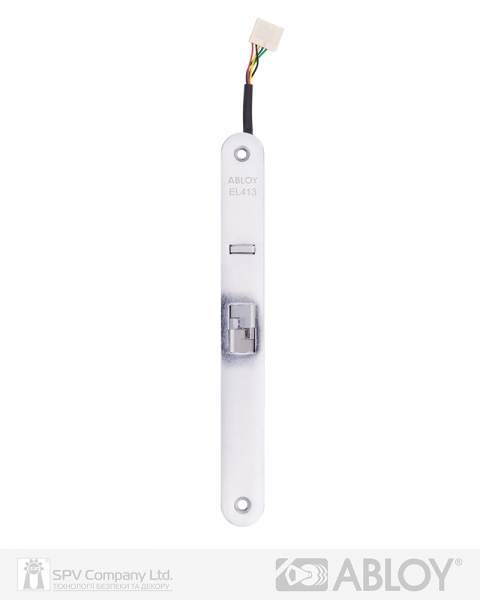

– передня (торцева) планка корпусу замка: заокруглена, симетрична, ширина 25 мм;
– необхідний простір між зворотною планкою та корпусом замка в зачиненому стані: 2,0 – 5,5 мм;
– налаштування сторонності відкривання роботи замка завжди можна здійснити безпосередньо на робочому місці при встановленні замка у двері;
– прототипи замка за технічними параметрами врізки та характеристиками: модель замка ABLOY® EL412 з електричною функцією нормально замкненого положення замка, модель замка ABLOY® EL402, з функцією регулювання BackSet (відстані від торцевої планки замка до середини DIN-циліндра) від 25 мм до 35 мм та електричною функцією регулювання положення замка – нормально відімкнений / нормально замкнений;
– забороняється використовувати замок у протипожежних дверях та дверях з ущільнювачем.
Додаткові аксесуари:
– зворотні планки прямі ABLOY: 4613 (входить до комплекту замка), 4614;
– циліндри фінського стандарту: CY066 типу ключ-тумблер, CY067 типу ключ-ключ, обидва із зовні загартованою стальною скоб’янкою;
– циліндри овальні скандинавського стандарту: односторонній СY201 з накладкою ABLOY 6411, двосторонній CY202 з накладкою ABLOY 6412;
– дверна скоба ABLOY: ПРЕСТО 137/250 LK, ОРІГО 300/380 LK;
– кабель ABLOY: EA 211 (6м), EA 221 (10м);
– кабелепрохід ABLOY або LINK VKU відповідних параметрів за призначенням.

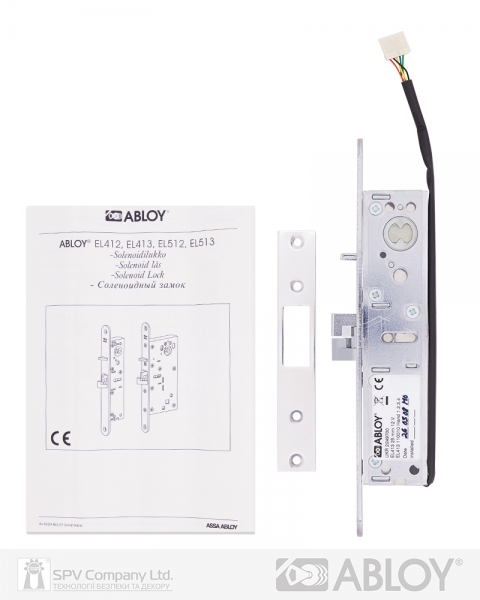

Комплектація: корпус замка ABLOY EL413, зворотна планка ABLOY 4613, перехідні монтажні пластини, контактні муфти, монтажний комплект з елементами кріплення, паспорт-інструкція користувача, пакувальна упаковка.
