Опис

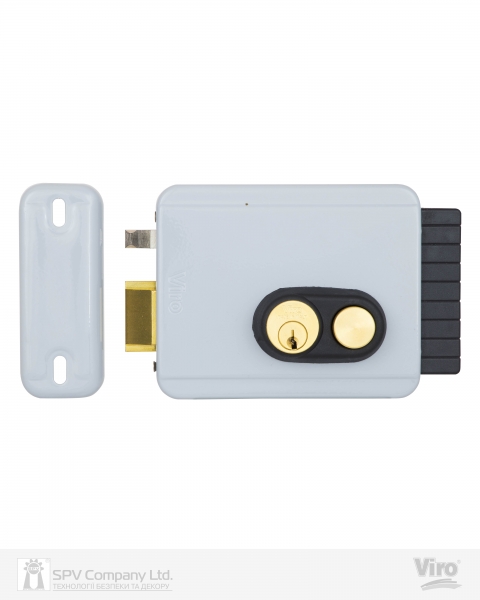

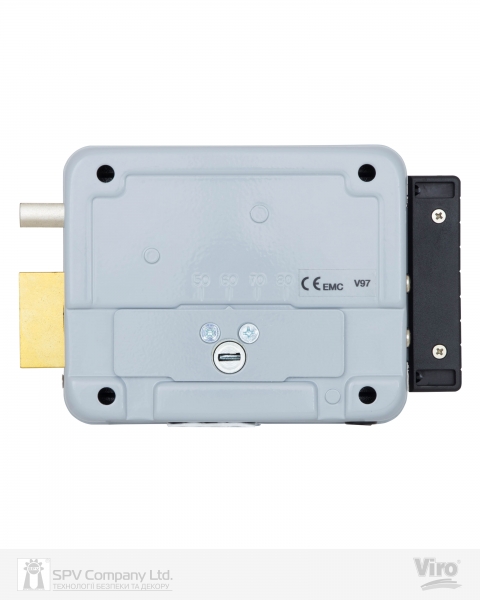

Замок електромеханічний VIRO V97 8973.0712.2 BS50/80мм L 12VAC NC CYL 3KEY GATE накладний, з кнопкою, відчинення назовні GREY (UKR LEFT T4)
- Виробник:
- VIRO Італія
- • Модель:
- V97 8973.0712.2
- • BackSet:
- BS50/80мм
- • Міжосьова відстань:
- Без значення

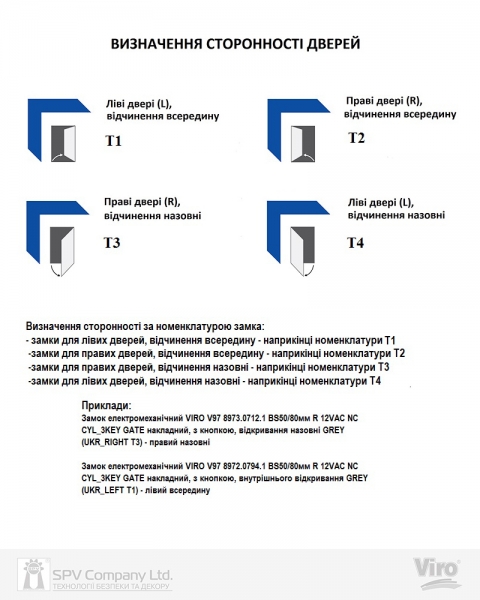

- • Тип відкривання:
- T4
- • Стандарт:
- Без значення
- • Електричні опції:
- 12VAC NC
Електромеханічний накладний замок гаражного типу VIRO V97 моделі 8973.0712.2 керується електричним імпульсом змінного струму, з внутрішньою кнопкою виходу призначений для внутрішніх та зовнішніх дверей, вуличних брам, хвірток, захисних розпашних решіток, відкривання яких здійснюється назовні приміщення чи з території об’єкту, як основний замок для розмежування контролю доступу.
Переваги:
– призначення: замикання дверей, брам, хвірток, решіток, які, відкриваються назовні у тих випадках, коли існує необхідність забезпечити швидку й безпечну евакуацію людей та ТМЦ згідно правил техніки безпеки при виникненні надзвичайної ситуації;
– номінальна напруга: 12В змінного струму (АС) 15VА , Опційно (спецзамовлення) – 24В змінного (AC), 12В або 24В постійного (DC) струму;
– електромеханічна функція: замок нормально замкнений, перехід в відімкнений стан замка керується електричним імпульсом, з обох сторін завжди відмикається ключем, з внутрішньої сторони додатково кнопкою виходу;

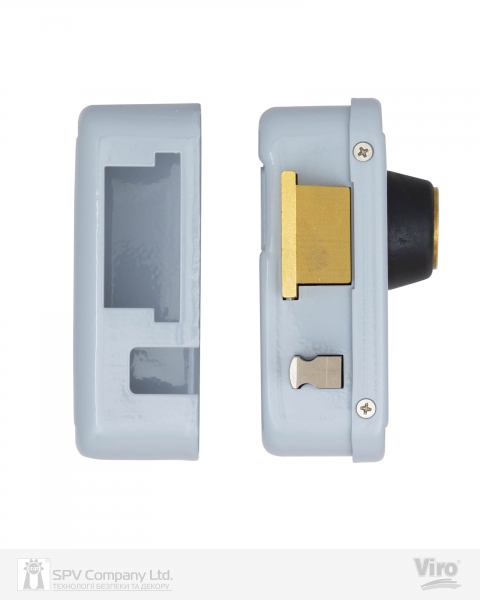

– два ригеля: основний косий – автоматично блокується при замиканні замка, додатковий – механічний виштовхувач основного ригеля, відділений від основного ригеля та призначений для гарантії спрацювання замикання замка у випадку можливого вертикального зсуву корпусу замка по відношенню до запірної планки з похибкою +/- 6мм;
– замок дозволяє: відрегулювати зусилля замикання замка у відповідності до типу дверей – внутрішні чи зовнішні, стандартно налаштований для зовнішніх дверей, для зменьшення зусилля замикання для внутрішніх дверей у корпусі замка з механічного виштовхувача ригеля знімається еластичне кільце;
– BackSet 50/80мм: стандартна комплектація 60мм, регулюється механічно покроково по осі циліндра в інтервалі 50-60-70-80мм за допомогою ключа, який входить у комплект замка, в замках інших виробників така функція відсутня;
– замок взаємозамінний за BackSet та отворами кріплення із більшістю накладних замків VIRO: при монтажі можна використовувати з раніше встановленою запірною планкою іншого замка.
– жорсткі умови експлуатації: придатний для вуличного монтажу при значних перепадах денної та нічної температури повітря, при різких змінах кліматичних погодніх умов.
Особливості:
– замок лівосторонній L горизонтального встановлення;
– подвійна електромагнітна катушка V8.7906: 12В змінного струму, 15Вт, 50Гц, рівномірно розподіляє навантаження на замок, забезпечує високу надійність та довговічність роботи замка, входить до комплекту замка;
– трансформаторний блок живлення V7909: 230В/12В AC, 18-20Вт, 50Гц, провід з’єднання січенням 2*1мм до комплекту замка не входять;

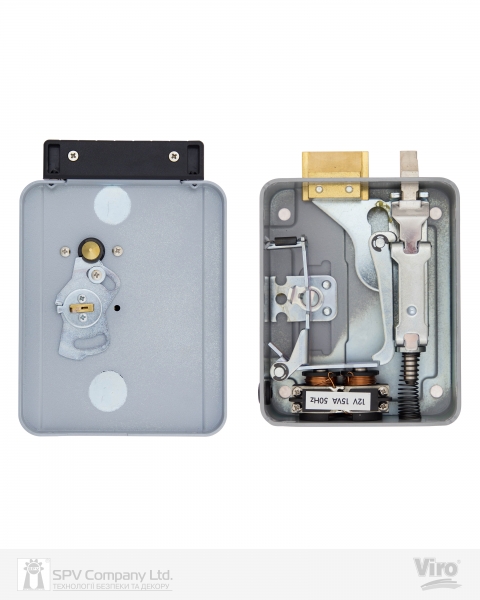

– конструкція замка: корпус цільний (моноблок) з оцинкованої сталі, кришка з листової оцинкованої сталі, основний ригель з твердої латуні, механічний виштовхувач ригеля з нікельованої сталі, кнопка виходу з латуні, фіксована ручка та овальна накладка з нейлону, фарбове покриття графітно-сірого кольору, маса 1,630кг;
– комплект пари циліндрів VIRO 791/712: круглі, п’ятипінові, з твердої латуні; внутрішній VIRO 791 зафіксований до корпусу замка, не регулюсється; зовнішній VIRO 712 із хвостовиком зчеплення до механізму замка, довжина хвостовика регулюється в межах 35-85мм; клас захисту Standard Security – плуги і піни латунні, захист від свердління – піни грибовидної форми; маса комплекту 0,27кг; ключі універсального спецпрофілю VIRO UN;
– поворот ключа з внутрішньої сторони замка: блокує або розблуковує спрацювання кнопки виходу, обмежує дію функції “ДЕННИЙ РЕЖИМ”, коли замок постійно може перебувати в відімкненому стані;
– комплект запірних планок лівосторонній V8973.267: накладна планка – оцинкована сталь з фарбовим покриттям графітно-сірого кольору + спеціальна вставка з нейлону; пряма планка – нержавіюча сталь + спеціальний монтажний кронштейн кріплення з нейлону; планки регулюються по висоті для компенсації нестачі вертикального зазору між корпусом замка та запірною планкою; нейлонові вставка та кронштейн кріплення оброблені спеціальним мастильним розчином для плавного ковзного контактування із механічним виштовхувачем ригеля, не потребують додаткового догляду;
– монтаж запірних планок: пряма – у полку широкої рами + козирок; накладна – на приварений кутник вузької рами + монтажна пластина V7912.0219 + козирок; пряма з нейлоновим монтажним кронштейном – в дерев’яні одвірки; накладна з нейловновою вставкою – на металеву дверну раму + монтажна пластина V7912.0219;
– рекомендовані параметри: стандартна ширина стулки дверей, брами, хвіртки, решітки – 900мм, зазор між корпусом замка та запірною планкою – 4,5-7,0мм, для прокладки електричного проводу максимальна відстань між дверним шарніром завіс та отвором в полотні дверей, профілем брами, хвіртки, решітки – 50-80мм.
Додаткові аксесуари:
– комплект запірних планок лівосторонній V8973.267;
– комплект козирка V8992.0600 з монтажною пластиною V7912.0219;
– монтажна пластина V7912.0219 для кріплення накладної запірної планки;
– комплект пари циліндрів VIRO 791/712 спецпрофеля VIRO UN, опційно: спецпрофіля VIRO VR або PB;
– електричні елементи замка: трансформаторний блок живлення V7909, випрямляч струму V7911, пара електричних контактів V7903, подвійна електромагнітна катушка V8.7906 – підбираються окремо як елементи для сервісної заміни природнього зносу чи виходу з ладу у період експлуатації виробу.

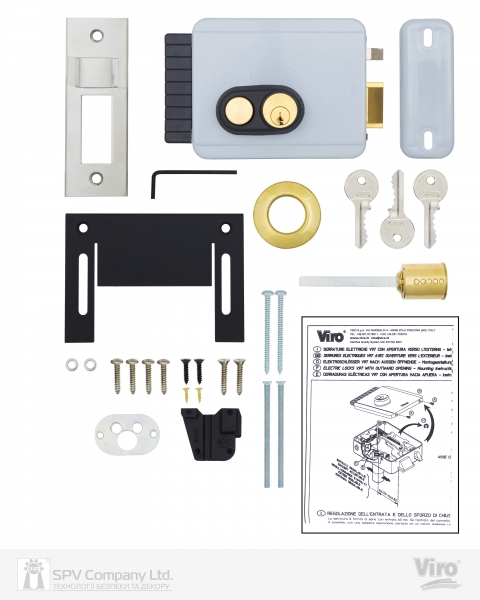

Комплектація:
– корпус замка VIRO V97 моделі V8973.0712.2, комплект запірних планок V8973.267, комплект пари циліндрів VIRO 791/712 спецпрофіля VIRO UN, фіксована ручка, внутрішня кнопка виходу, супортна овальна накладка на циліндр з кнопкою, зовнішня декоративна накладка на циліндр, електричні елементи замка, шестигранний ключ для регулювання виходу основного косого ригеля, монтажний комплект з елементами кріплення, паспорт-інструкція користувача, пакувальна упаковка.
