Опис
Замок электромеханический TESA CF6STRRS9ZCE ВЅ65мм 72мм FP24 ZCE UNIV DIN SOL 12V NC PANIC_FUNCTION EI, открывание наружу
- Производитель:
- TESA Испания
- • Тип товара:
- Замок электромеханический
- • Бренд продукта:
- TESA
- • Модель:
- CF6STRRS9ZCE
- • BackSet:
- ВЅ65мм
- • Стандарт:
- DIN
- • Электрические опции:
- SOL 12V NC
Универсальный электромеханический соленоидный замок экстренного открывания дверей TESA серии CF60 с микропереключателем для дистанционного управления электрическим импульсом и с механизмом паник-функции предназначен для профессионального комплексного установления совместимо с системами антипаники во всех без исключения общественных, производственных, жилых зданиях и сооружениях различного назначения в металлических противопожарных эвакуационных и аварийных дверях с целью гарантированного обеспечения эффективной эвакуации и предотвращения потенциальной трагедии с массовым количеством людей в случае возникновения пожара и при чрезвычайных ситуациях, вызванных паникой людей.
Преимущества:
– замок универсальный (левый / правый) для металлических противопожарных дверей (согласно EN 1634-1) толщиной до 140мм, которые открываются наружу и с лицевой (торцевой) планкой в обработке оцинкованной стали, опционально – модель замка CF6STRSR9ICE (торцевая планка – нержавеющая сталь);
– особенность назначения: в случае пожара или чрезвычайной ситуации человек в панике бросается к выходу, добежав до двери, инстинктивно нажимает на штангу системы антипаники и толкает дверь наружу, при нажатии штанги срабатывает ригель замка и двери беспрепятственно открываются, при этом установленные на двери дотягувачі автоматически блокируются, оставляя дверные створки открытыми и обеспечивая беспрепятственный выход другим людям, электромеханическая функция управления электрическим импульсом обеспечивает возможность дистанционного мгновенного одновременного разблокирования всех дверей объекта для массовой эвакуации людей;
– высокий класс защиты: отсутствуют блокирующие запирающие элементы ригельной системы, в механизм замка интегрированная система паник-функции, гарантированное отсутствие блокировки выходов при пожаре и чрезвычайной ситуации, надежную защиту пожарного или аварийного выхода от зломисного взлома снаружи, легкое открывание изнутри помещения для детей, которые могут находиться в паническом состоянии;
– совместимость для работы: с врезной системой антипаники TESA Universal 1970 и TESA Top TOP1E, с комбинированным использованием механических и электронных вологозахищених цилиндров в системе разграничения доступа Мастер-Ключ в рамках проектной корпоративной установки;
– замок соответствует международным стандартам (согласно EN 12209;2004; EN 179:2008 EN 1125:2008);
– обработка корпуса замка и косого ригеля: нержавеющая сталь, косой ригель выдерживает температуру нагрева до 900оС.
– опционально модель замка для дверей, открывающихся внутрь помещения: CF6SIRSR9ICE (торцевая планка – нержавеющая сталь);
Особенности:
– диапазон стабилизации рабочего напряжения: 12 / 24 В постоянного тока;
– потребление тока: при 12В номинальное 240мА, пиковое 550мА, при 24В – номинальное 110мА, пиковое 270мА;
– управление: DIN-цилиндрами с любой из сторон двери, DIN-цилиндр не входит в комлекту замка;
– механическая функция: при закрывании замка снаружи DIN-цилиндром, внешняя поворотная ручка деактивируется, двери снаружи блокируются, но наличие механизма паник-функции позволяет укомплектовать замок изнутри помещения поворотной ручкой, штангой или рычагом для быстрой разблокировки пожарного выхода;
– электромеханическая функция: замок нормально закрытый, переход в отключен состояние замка управляется электрическим импульсом – при его подаче активируется внутрішій механизм замка, что позволяет извне открыть дверь нажатием на поворотную ручку, когда электрический сигнал исчезает, замок автоматически блокирует доступ извне в помещение;

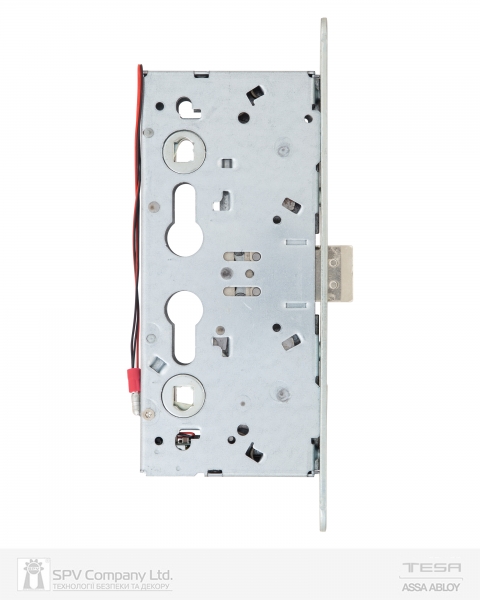

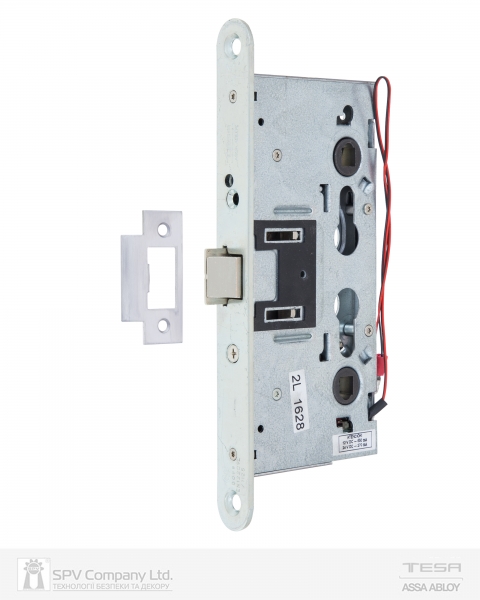

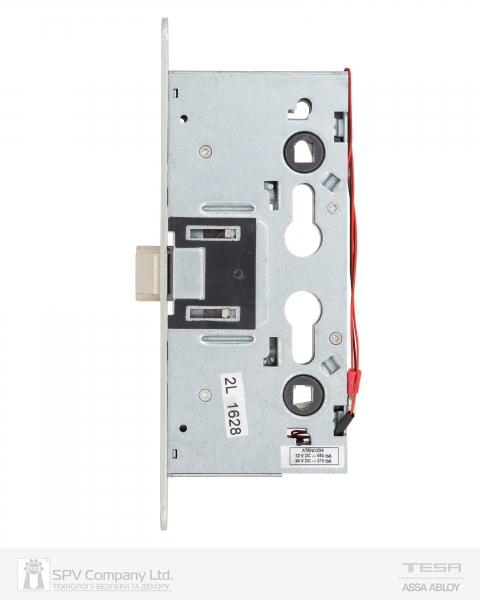

– конструктив замка: врезной, корпус замка и косой ригель – нержавеющая сталь, с механизмом паник-функции, лицевая (торцевая) планка – оцинкованная сталь, опционально нержавеющая сталь, с внешней стороны замок всегда отпирается ключом;
– замок является составным элементом комплексного решения экстренного открывания: специальные противопожарные двери с дверными порогами, дверные дотягувачі, регуляторы очередности открывания двустворчатых дверей, противопожарные поворотные ручки, электромагнитные фиксаторы, пожарная сигнализация, датчики оповещения движения и задымления, кнопка пожарной тревоги для эвакуации людей, устройства голосового и звукового оповещения, огнетушители, план эвакуации и реальный постоянный инструктаж служебного персонала;
– BeckSet: 65мм, межосевое расстояние 72мм;
– замок используется исключительно с раздельным штоком 9мм, в комплект замка не входит;
– необходимое пространство между обратной планкой и корпусом замка в закрытом состоянии: 2,0 – 4,5 мм, обратная планка входит в комплект замка;

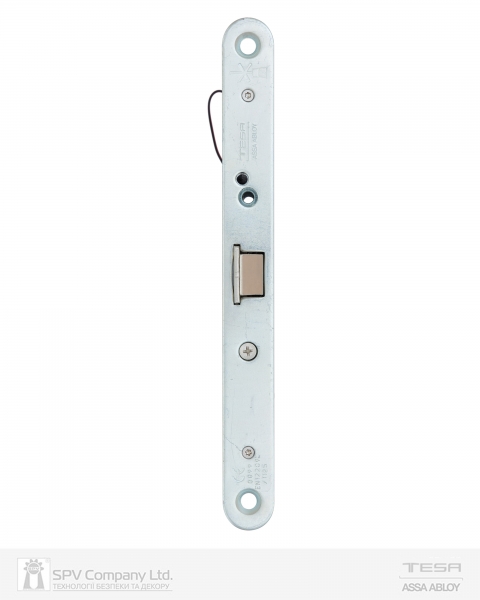

– передняя (торцевая) планка корпуса замка: округлая, симметричная, ширина 24 мм.
Дополнительные аксессуары:
– адаптер штока 1мм под шток 8мм TESA 44900HH;
– шток разделен для активной створки TE – адаптер штока 1мм под шток 8мм TESA 44900HH;SA: CD2030S8M 8-8/8-8 мм (55х67мм), CDCF60MAK 8-9/9-8 мм (55х55мм), CDCF6089M 8-9/9-9 мм (55х67мм), DM9912CUA 9-9/9-9 мм (55х57мм);
– шток разделен для активной створки NEMEF®: 3622 9-9/9-9 (55х55мм), 3623 9-9/9-9 (38х55мм);
– комплект адаптеров к ручки TESA CASQUCF50 8х8х40мм и 9х9х40мм;
– ручка дверная внешняя: TESA SENA MONOBLOCK – SDF92EX, SDF93EX, TTF72U или NEMEF® – 2930/02, 2931/02, 2932/02, опционально ручки из нержавеющей стали;
– щиток дверной: TESA – EDF90EX, EDF91EX или NEMEF® – 2933/02, 2934/02, опционно – щитки из нержавеющей стали;
– цилиндры DIN-стандарта подбираются и заказываются отдельно для активной и пассивной створки;
– замок врезной TESA CF320SR9ZCE (для пассивной створки двухстворчатых дверей);
– механическая защелка-блокиратор верхней тяги TESA RETFACF32 к замку CF320SR9ZCE;
– комплект вертикальных тяг TESA BARVECF32 к замку INF-CF320SR9ZCE;
– ручка дверная, накладная, внутренняя серии TESA UNIVERSAL 1970 для эвакуационного выхода: 1970909NR, 1970909NV, 1970909PP;
– штанга дверная, внутренняя, овальная, горизонтальная для ручек серии TESA UNIVERSAL 1970: BARH1400P, BARH1400R, BARH1400V;
– ручка дверная, накладная, внутренняя серии TESA Top TOP1E для эвакуационного выхода: QUICK1E209NR и QUICK1E909NR;
– кабелепрохід ABLOY или LINK VKU соответствующих параметров по назначению.
– блок питания постоянного тока TESA: FATEL 12В, 4,5 А, 50Гц, 122х60х35мм или FA24DC07A 24В, 1,2 А, 50Гц, 91х58х54мм;
– трансформатор переменного тока TESA TRFCERBIT: 220В/12В, 0,5 А, 50Гц, 79х44х32мм;
– комплект ИБП и АК для резервного питания TESA BT12DC35A: 230В/12В, 3,5 А, 50Гц, 50Вт;
– таймер на открывание дверей на установленное время TESA SCTIMO-36: 12В, или 24В 27мА, 38мА, обе модели с релейным выходом 3А.
Комплектация:

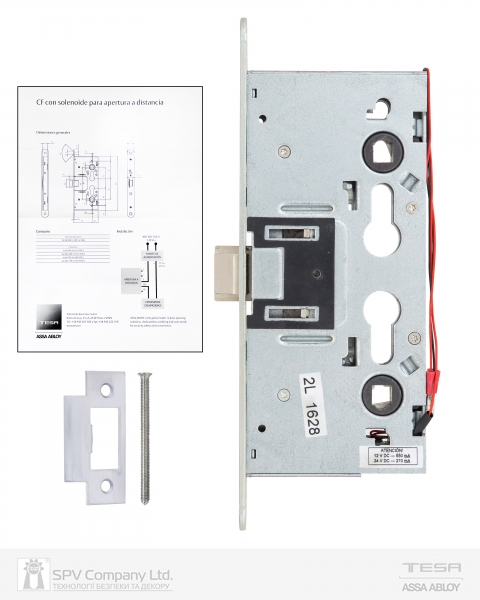

– корпус замка, ответная планка, монтажный комплект с элементами крепления, описание-схема пользователя, упаковочная упаковка.
