Опис
Замок электромеханический TESA CF6SNPTRSR9ZCE ВЅ65мм 72мм FP24 ZCE UNIV DIN SOL 12V NC EI
- Производитель:
- TESA Испания
- • Тип товара:
- Замок электромеханический
- • Бренд продукта:
- TESA
- • Модель:
- CF6SNPTRSR9ZCE
- • BackSet:
- ВЅ65мм
- • Стандарт:
- DIN
- • Электрические опции:
- SOL 12V NC

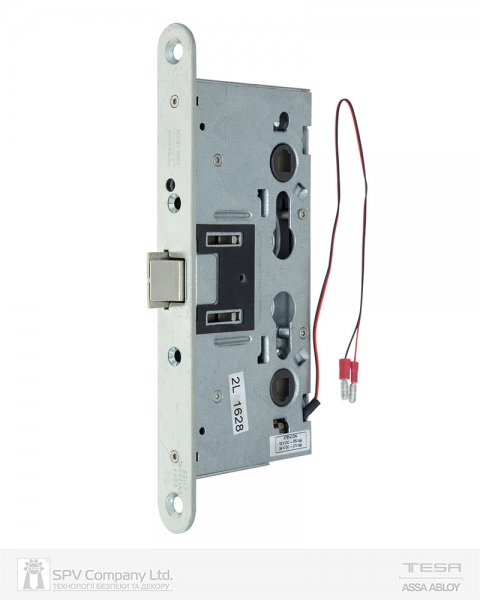

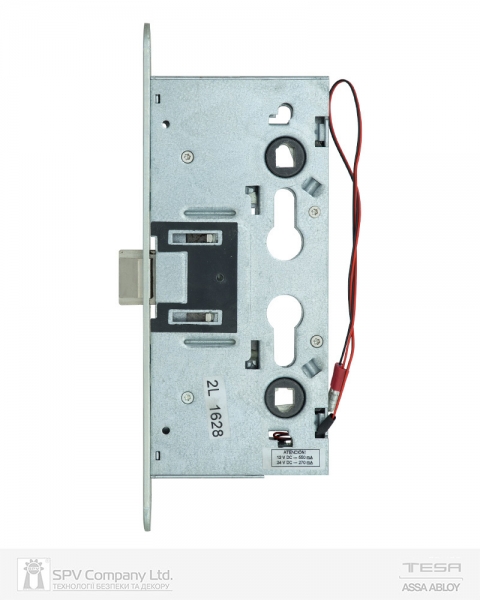

Универсальный электромеханический соленоидный замок TESA серии CF60 модели CF6SNPTRSR9ZCE с микропереключателем для дистанционного управления электрическим импульсом с обоих сторон предназначен для экстренного открывания или блокирования специальных огнеупорных дверных конструкций во всех без исключения общественных, производственных, учебных, гостиничных, медицинских зданиях, больницах, сооружениях коммерческого назначения в таких точках аварийного прохода массового количества людей, как: коридоры, технические проходы через помещения, служебные или технические выходы на каждом этаже в соответствии с требованиями пожарной безопасности на случай возникновения пожара или чрезвычайной ситуации. Требованием пожарной безопасности является разграничение технических помещений автостоянок и автопарковок на зоны с отдельным изолированным аварийным проходом или выходом наружу или предусмотрена возможность установки несколько секционных огнестойких дверных конструкций совместимо с замком модели CF6SNPTRSR9ZCE.
Преимущества:
– замок универсальный (левый / правый) для спецільних металлических огнеупорных конструкций (согласно EN 1634-1) толщиной до 140мм, которые открываются наружу или внутрь помещения, с лицевой (торцевой) планкой в обработке оцинкованной стали, опционально – модель замка CF6SNPTRSR9ICE (торцевая планка – нержавеющая сталь);
– особенность назначения: совместное использование замков в специальных огнеупорных дверных конструкциях создает надежную преграду на пути огня и дыма, не давая им распространяться на рядом расположенные помещения, в которых потенциально может находиться массовая количество людей, одновременно направляя и обеспечивая паническую эвакуацию людей по нормативно установлен минимальный время через специальные эвакуационные противопожарные выходы, оборудованные замком TESA серии CF60 модели CF6STRSR9ZCE уже с паник-функцией;
– дополнительная рекомендация для использования замка: в тех случаях, когда необходимо обеспечить централизованное предубеждение попадания потока кислорода в помещения, где может находиться очаг возгорания – централизованное экстренное открывание или блокирование специальных огнеупорных конструкций из опасной зоны может быть обеспечено удаленно через автоматическое управление от системы противопожарного оповещения или центральной тревожной кнопки;
– высокий класс защиты: при профессиональной установке гарантирована возможность держать ситуацию в зоне опасного очага полностью под управляемым контролем и сводить к минимуму человеческие потери или возможный материальный ущерб в случае чрезвычайной ситуации;
– замок соответствует международным стандартам (согласно EN 12209;2004; EN 179:2008 EN 1125:2008);
– обработка корпуса замка и косого ригеля: нержавеющая сталь, косой ригель выдерживает температуру нагрева до 900оС.
Особенности:
– диапазон стабилизации рабочего напряжения: 12 / 24 В постоянного тока;
– потребление тока: при 12В номинальное 240мА, пиковое 550мА, при 24В – номинальное 110мА, пиковое 270мА;
– управление: DIN-цилиндрами с любой из сторон двери, DIN-цилиндр не входит в комлекту замка;
– механическая функция: при закрывании замка снаружи DIN-цилиндром, внешняя и внутренняя поворотные ручки отключаются одновременно, двери с обеих сторон помещения становятся заблокированными
– электромеханическая функция: замок нормально закрытый, переход в отключен состояние замка управляется электрическим импульсом – при его подаче активируется внутрішій механизм замка, что позволяет дистанционно электрически разблокировать замок и открыть дверь нажатием на поворотную ручку с любой из сторон помещения, когда электрический сигнал исчезает, замок автоматически блокирует доступ на открывание дверей с обеих сторон;

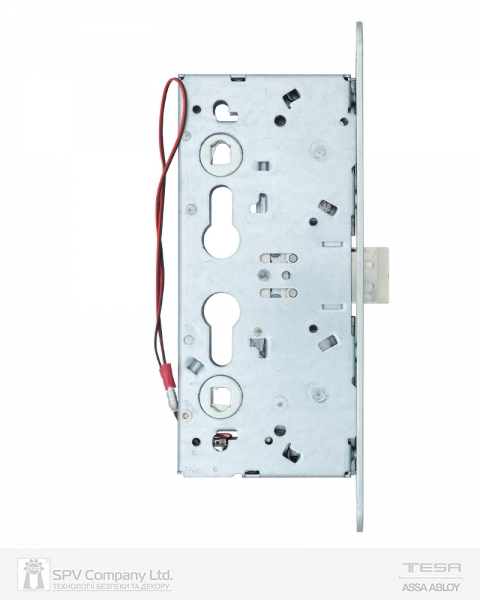

– конструктив замка: врезной, корпус замка и косой ригель – нержавеющая сталь, лицевая (торцевая) планка – оцинкованная сталь, опционально – нержавеющая сталь;
– замок является составным элементом комплексного решения экстренного открывания или блокирования специальных огнеупорных дверных конструкций: с специальными порогами, дверными дотягувачами, регуляторами очередности открывания двустворчатых дверей, противопожарными поворотными ручками, электромагнитными фиксаторами, пожарной сигнализацией, датчиками оповещения движения и задымления, кнопкой пожарной тревоги для эвакуации людей, устройств голосового и звукового оповещения, огнетушителями, планом эвакуации и реальным постоянным инструктажем служебного персонала;
– BeckSet: 65мм, межосевое расстояние 72мм;
– замок используется исключительно со сплошным штоком 8мм или 9мм, в комплект замка не входит;
– необходимое пространство между обратной планкой и корпусом замка в закрытом состоянии: 2,0 – 4,5 мм, обратная планка входит в комплект замка;

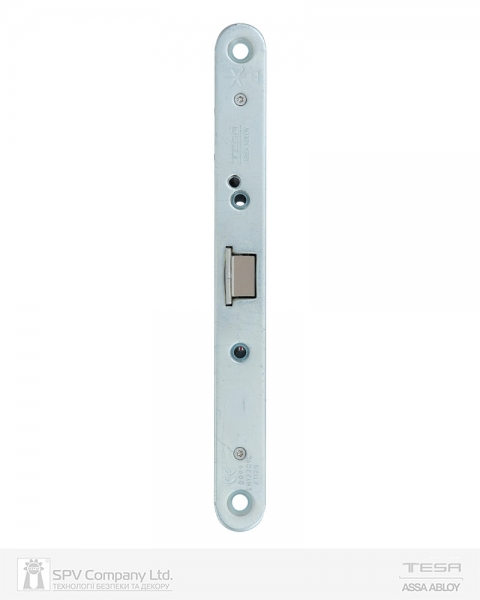

– передняя (торцевая) планка корпуса замка: округлая, симметричная, ширина 24 мм.
Дополнительные аксессуары:
– адаптер штока 1мм под шток 8мм TESA 44900HH;
– шток сплошной TESA CDCF60MAL 9/9 (55мм) или шток сплошной противопожарный TESA CDFUEGO8M 8/8 (120мм);
– шток сплошной NEMEF® 3621 9/9 (125мм);
– комплект адаптеров к ручки TESA CASQUCF50 8х8х40мм и 9х9х40мм;
– ручка дверная внешняя: TESA SENA MONOBLOCK – SDF92EX, SDF93EX, TTF72U или NEMEF® – 2930/02, 2931/02, 2932/02, опционально ручки из нержавеющей стали;
– щиток дверной: TESA – EDF90EX, EDF91EX или NEMEF® – 2933/02, 2934/02, опционно – щитки из нержавеющей стали;
– цилиндры DIN-стандарта подбираются и заказываются отдельно для активной и пассивной створки;
– замок врезной TESA CF320SR9ZCE (для пассивной створки двухстворчатых дверей);
– механическая защелка-блокиратор верхней тяги TESA RETFACF32 к замку CF320SR9ZCE;
– комплект вертикальных тяг TESA BARVECF32 к замку INF-CF320SR9ZCE;
– кабелепрохід ABLOY или LINK VKU соответствующих параметров по назначению;
– блок питания постоянного тока TESA: FATEL 12В, 4,5 А, 50Гц, 122х60х35мм или FA24DC07A 24В, 1,2 А, 50Гц, 91х58х54мм;
– трансформатор переменного тока TESA TRFCERBIT: 220В/12В, 0,5 А, 50Гц, 79х44х32мм;
– комплект ИБП и АК для резервного питания TESA BT12DC35A: 230В/12В, 3,5 А, 50Гц, 50Вт;
– таймер на открывание дверей на установленное время TESA SCTIMO-36: 12В, или 24В 27мА, 38мА, обе модели с релейным выходом 3А.
Комплектация:

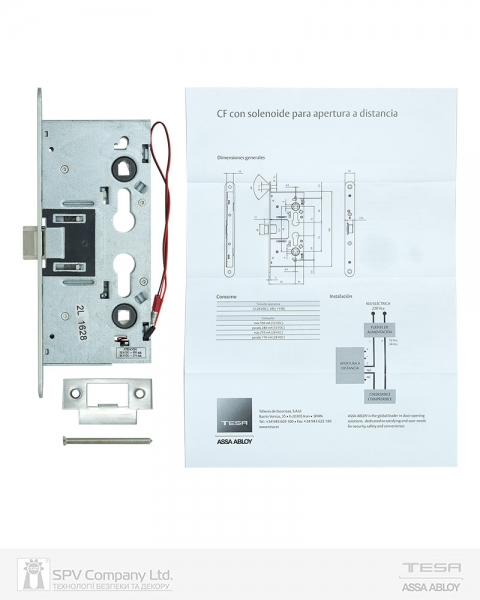

– корпус замка, ответная планка, монтажный комплект с элементами крепления, описание-схема пользователя, упаковочная упаковка.
