Опис
Замок електромеханічний ABLOY EL 466 BS40мм 92мм FP24×2000 SS UNIV DIN_MP SOL 12-24V NC/NO PANIC_FUNCTION EI
- Виробник:
- ABLOY Фінляндія
- • Модель:
- EL 466
- • BackSet:
- BS40мм
- • Міжосьова відстань:
- 92мм
- • Тип відкривання:
- UNIV
- • Стандарт:
- DIN_MP
- • Електричні опції:
- SOL 12-24V NC/NO
Електромеханічний багаторигельний однонаправлений соленоїдний замок ABLOY® EL466 з функцією антипаніки та керування ззовні ручкою електричним імпульсом призначений для внутрішніх вузькопрофільних алюмінієвих та металопластикових, металевих профільних протипожежних дверей, міжкімнатних дерев’яних дверей висотою понад 2000 мм з підвищеним ступенем безпеки та середньою прохідністю для складських комор та сховищ, серверних, господарських та службових приміщень з технічного обслуговування обладнання, у точках розміщення запасних аварійних дверей типових об’єктів застосування – торгових, офісних, ділових, освітніх центрів, лікарень, інших об’єктів комерційного призначення, а також у внутрішніх дверях приватних та державних резиденцій, як основний замок підвищеної надійності багатоточкового замикання, що ідеально підходить для високих дверей спеціального призначенння, які потребують більшої міцності.
Переваги:
– замок універсальний (лівий / правий),
– замок із функцією антипаніки: вихід від внутрішньої ручки замка завжди є вільним;

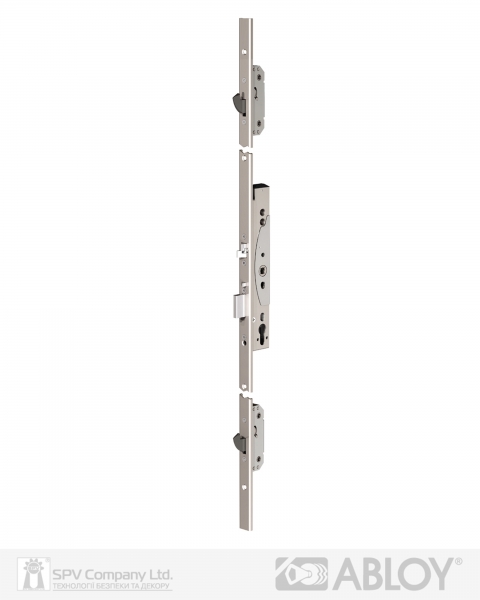

– конструктив замка: три окремих механізма замка розміщуються на суцільній лицевій (торцевій) планці, механізми багатоточкового замикання складаються з основного замка ABLOY® EL460 у центрі та двох додаткових замків з гакоподібними ригелями, що розташовані вверху та внизу, всі три замка керуються через основний замок;
– додатковий ригель основного замка риверсивний подвійної дії;
– електромеханічні функції регулювання: нормально замкнений / нормально відімкнений;
– автоматичне блокування замка при зачиненні дверей, завжди механічне керування замком від ключа з обох сторін замка;
– виходи для індикації: фіксація ригеля у зачиненому стані, замок відімкнений, положення дверей, ручка натиснута, застосовано відмикання замка DIN-циліндром, саботаж (обрив кабелю);
– можливості побудови системи розмежування контролю доступу;
– замок може застосовуватись в протипожежних дверях (згідно EN 1634-1);
– замок може застосовуватись у запасних дверях аварійних виходів та евакуаційних дверях;
– замок відповідає міжнародним стандартам (згідно EN179:2008, EN1634-1, EN61000-6-1:2007, EN61000-6-3:2007, EN1125:2008, EN14846:2008, 12209);
– обробка корпусу замка: сталь хромована.
Особливості:
– стабілізована робоча напруга: 12-24 В постійного струму;
– особливість налаштування замка перед його встановленням: для керування електричним імпульсом зовнішньою поворотною ручкою замка необхідно обрати відповідну сторонність тригер-ригеля (лівий або правий) та електрично керовану функцію основного замка ABLOY® EL460;
– BeckSet основного замка: 30 мм;
– вихід ригелів основного замка: прямого – 20 мм, додаткового подвійного риверсивної дії – 10 мм;
– вихід гакоподібних ригелів додаткових замків: 24 мм;
– діапазон робочої температури: від -20оС до + 60оС: всі деталі замка виготовлені з антикорозійних сплавів;
– передня (торцева) планка корпусу замка: 24х6,5х2000 мм, прямокутна, симетрична, ширина 24 мм, товщина 6,5 мм, висота 2000 мм, призначена для дверей висотою понад 2000 мм, а при необхідності забезпечити встановлення замка у дверне полотно висотою до 2000 мм опційно окремою позицією номенклатури виробу замовляється інша за артикулем модель замка ABLOY® EL466 із висотою торцевої планки 1760 мм – 24х6,5х1760 мм;
– замок використовується виключно із роздільним штоком;
– шток роздільний 9 мм / шток роздільний 8 мм з адаптером 1 мм / зворотна планка до комплекту замка не входять, підбираються та замовляються окремо із додаткових аксесуарів;
– необхідний простір між зворотною планкою та корпусом замка в зачиненому стані: 2,0 – 5,5 мм;
– забороняється використовувати замок сумісно із розпашною дверною автоматикою.
Додаткові аксесуари:
– зворотні планки прямі ABLOY: EA 322, EA 324, EA 325, EA 326, EA 327, EA 328, EA 329, EA 330, EA 331, EA332;
– шток роздільний 8 х 67 х 60 мм ABLOY ЕА 288;
– aдаптер 1 мм під шток 8 мм ABLOY;
– DIN-циліндри односторонні ABLOY: CY321, CY331, CY326, CY336;
– DIN-циліндри двосторонні ABLOY типу ключ-ключ: CY322, CY332, CY327, CY337;
– DIN-циліндри двосторонні ABLOY типу ключ-тумблер: CY323, CY333, CY328, CY338;
– броненакладка ABLOY: CH102;
– фурнітура ABLOY: ІНОКСІ 3-19/013, при замовленні необхідно зазначити модифікацію суцільних щитків – PZ+PZ – зовнішній та внутрішній з отворами під DIN-циліндр, PZ+BL – зовнішній з отвором під DIN-циліндр, внутрішній глухий без отвору під DIN-циліндр
– кабель ABLOY: EA 218 (6м), EA 219 (10м);
– кабелепрохід ABLOY або LINK VKU відповідних параметрів за призначенням.
Комплектація: корпус замка, монтажний комплект з елементами кріплення, паспорт-інструкція користувача, пакувальна упаковка.
